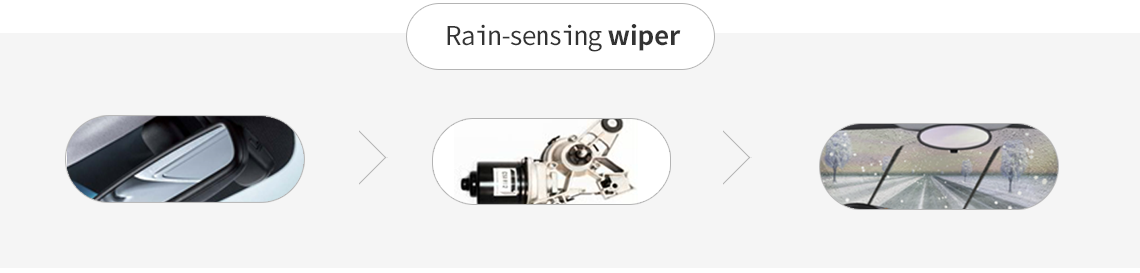

레인센서란?
와이퍼 모터의 구동을 제어하는 ETACS(Electronic Time Alarm Control System)를 대체하는 센서로서 WINDSHIELD 상단 내면부에 설치되어 감지된 강우량에 따라 와이퍼의 작동시간 및 Low/High 작동속도를 자동으로 제어하는 핵심 부품으로, 당사는 유리창의 표면에 묻은 빗방울의 감지 효율성을 높이기 위한 수단으로 광원과 수광소자를 유리창 표면에 대해 경사지게 배치하고, 유리창 밖으로 빠지는 빛 이외에 광원의 일부 빛이 수광소자 쪽으로 직접 침투하는 현상을 미연에 방지할 수 있도록 개발하여 광원의 간섭적인 빛(센싱 노이즈)으로 인하여 빗방울 감지 효율을 저하시키는 문제 해결과 광원의 광 간섭 차단 구조에 의한 레인 센싱 효율 극대화 기능을 구현 하는 Rain Sensor를 개발.
디자인 컨셉
Based on Motor company's spec
-
Consider common use for all the world
-Safety regulation(EMC, Car maker's request etc.)
-LIN communication/ use common LIN map -
Reduce the possible size
-Convergence development considered
-Minimize WIRING HARNESS & CONNECTOR showing
-Not to interfere during MIRROR moving for adjusting.
-Consider cost savings -
Function
-NO malfunction by vibration
-Matte Black Color Case/ silicon Gel applied.
핵심 보유 기술
핵심 기술 소개

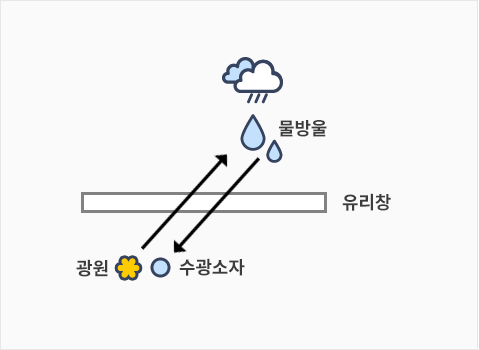

주변 광 영향을 줄이기 위해 발광소자와 수광소자를 경사지게 일렬로 배열
- 빗방울이 유리창에 떨어질 때 빗방울에서 광원 방향으로 반사 되는 광량을 수신하여 빗방울 양 인식
- 빗방울에 반사되는 광 외에 유리창에 반사되는 광은 구조적으로 수광하지 못하게 방지
발광소자에 변조된(펄스변조) 주파수로 수 백밀리의 순간전류 출력
-순간 광원이 주변 광원(태양광, 기타 IR광 등)보다 높게 발광 시켜 주변광원에 의한 에러 방지
다수의 광원과 수광소자를 설치하여 빗방울 낙하지점을 여러 구역으로 나누어 감지 가능
핵심 기술의 차별성
유리창의 주변 반사광 영향 없이 빗방울 검출 가능
- 빗방울 양의 정밀하게 분해검출 가능
- 와이퍼모터의 불필요한 동작 방지
발광소자와 수광소자의 일렬 배열에 따른 장치 크기 최소화
단순한 펄스 변조에 따른 기능 구현 단순화(가격 절감)

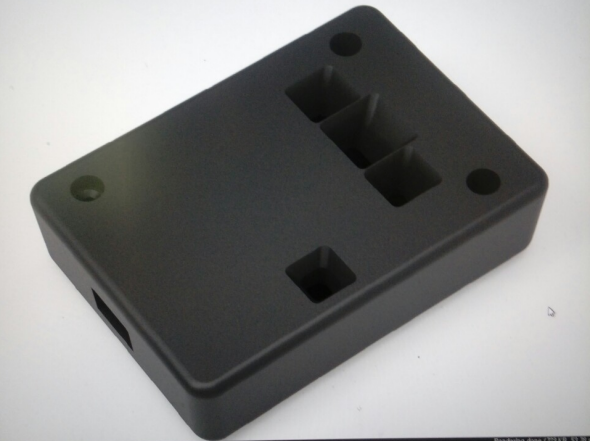

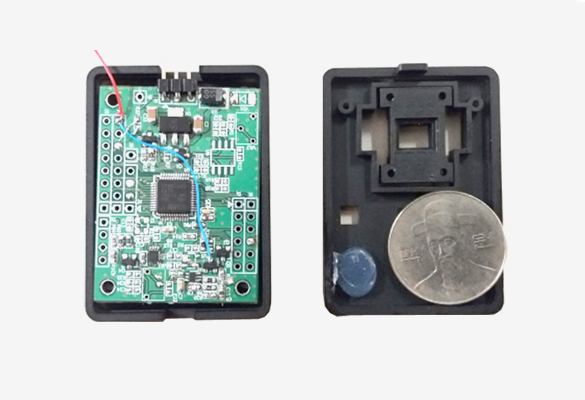

제품사진

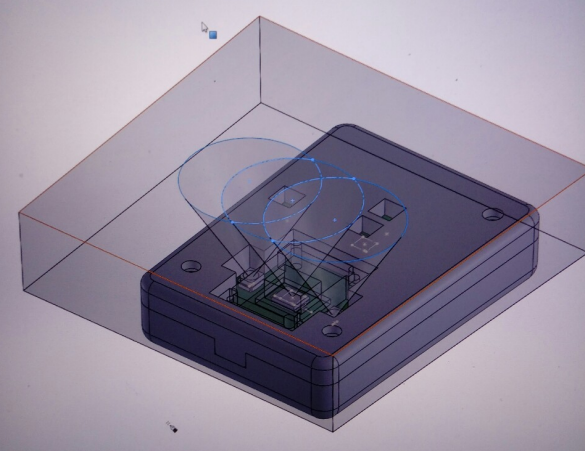

시뮬레이션
보유 특허 현황

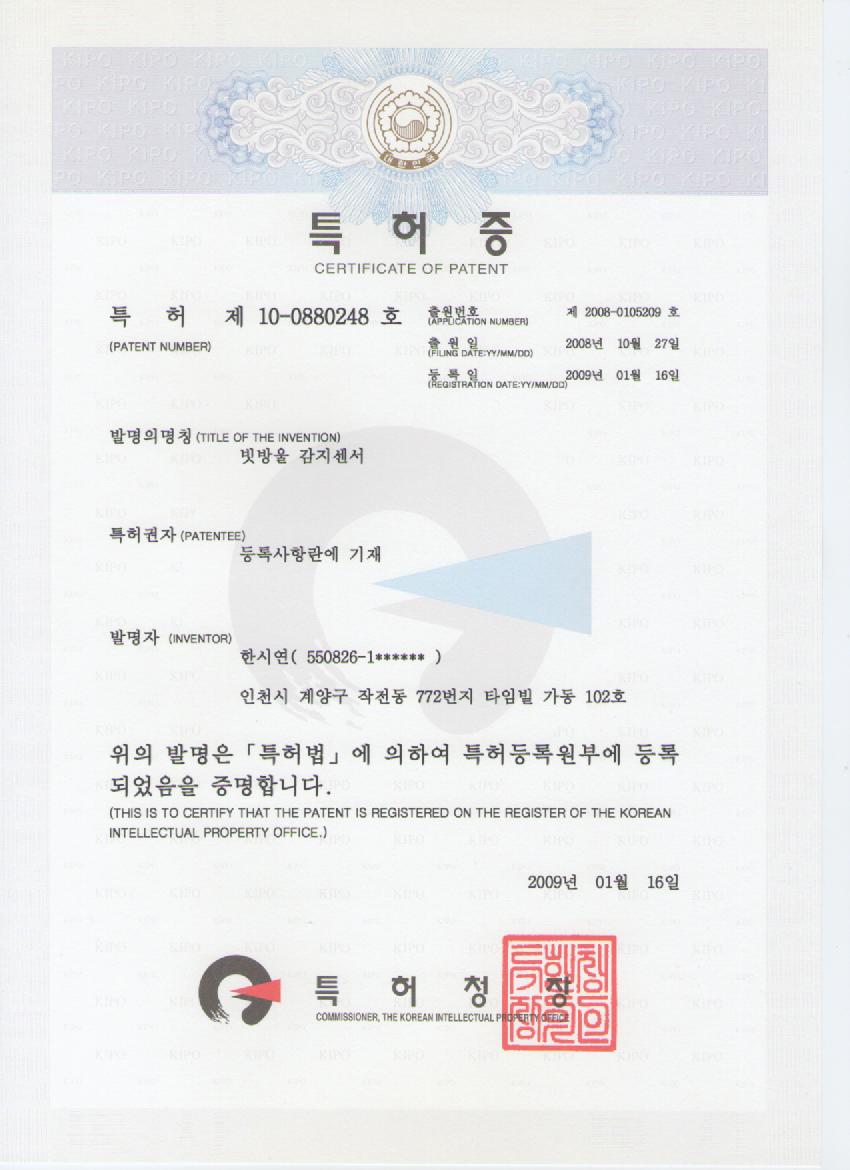

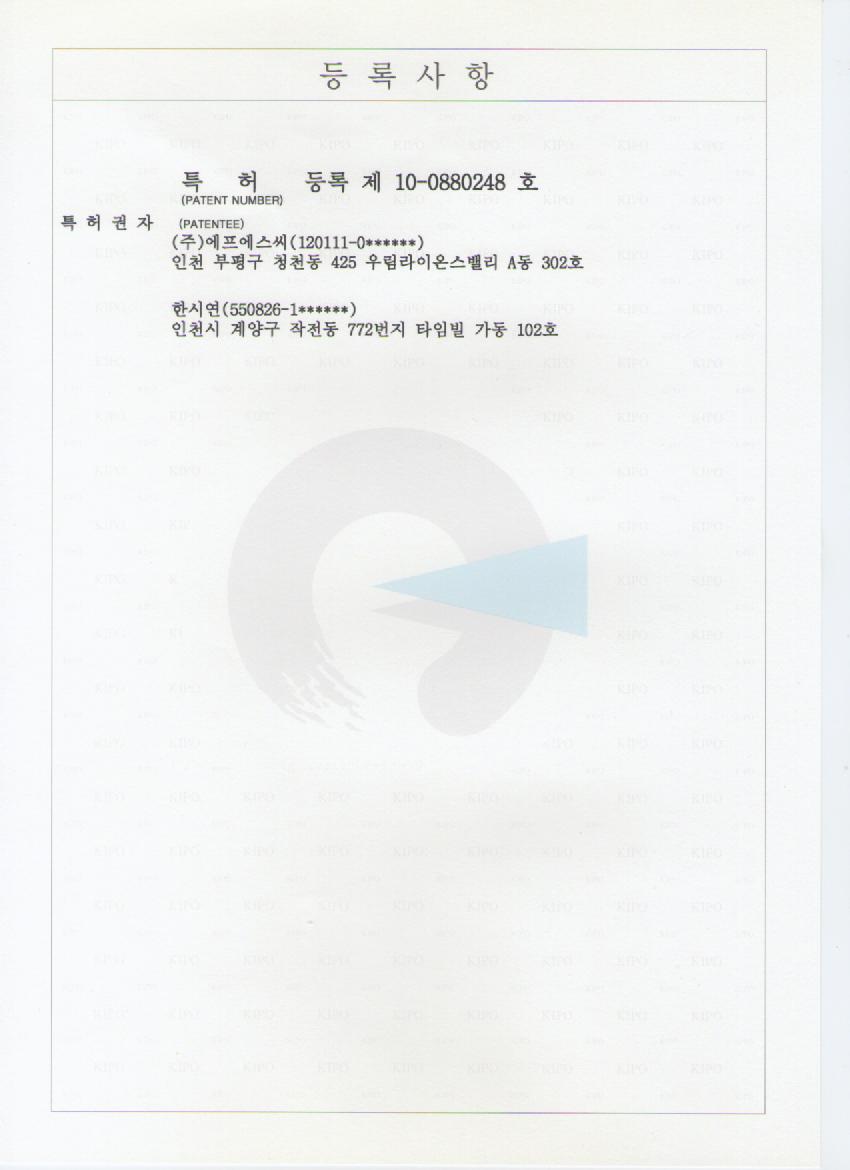

제10-0880248호2009.01.16
빗방울 감지센서

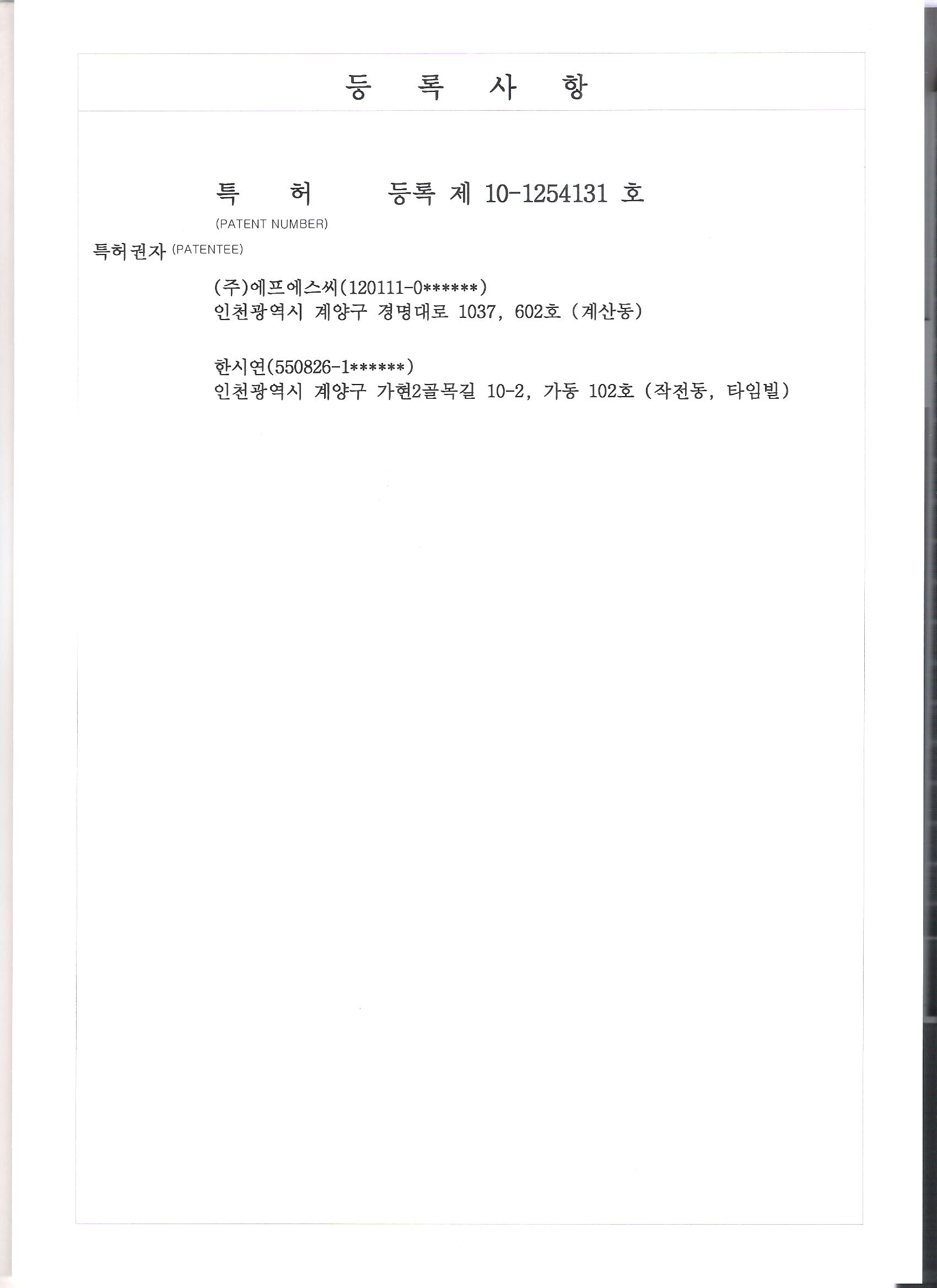

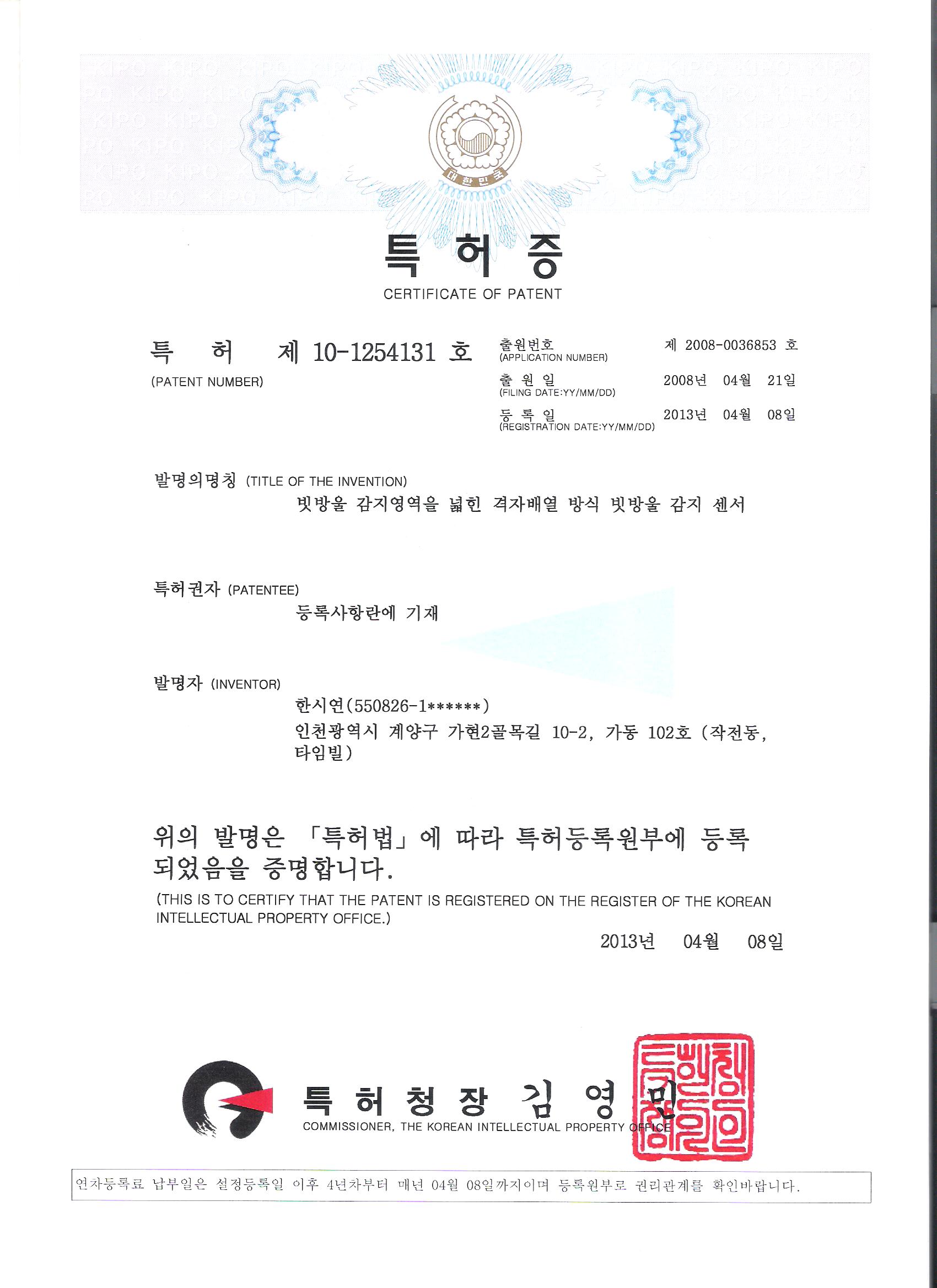

제10-1254131호2013.04.08
빗방울 감지영역을 넓힌 격자배열 방식 빗방울 감지 센서

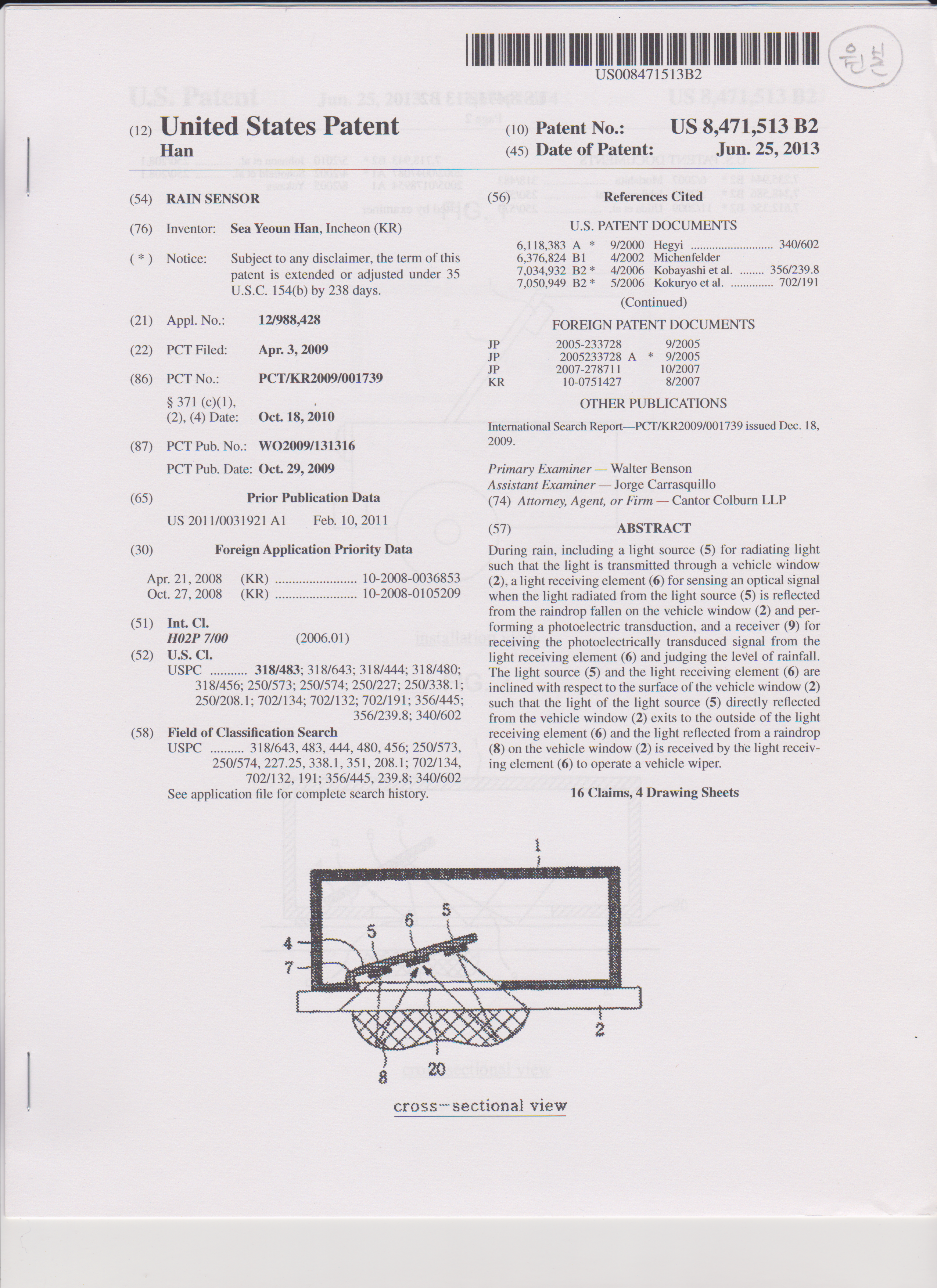

US8,471,513 B22013.06.25
RAIN SENSOR (미국특허)

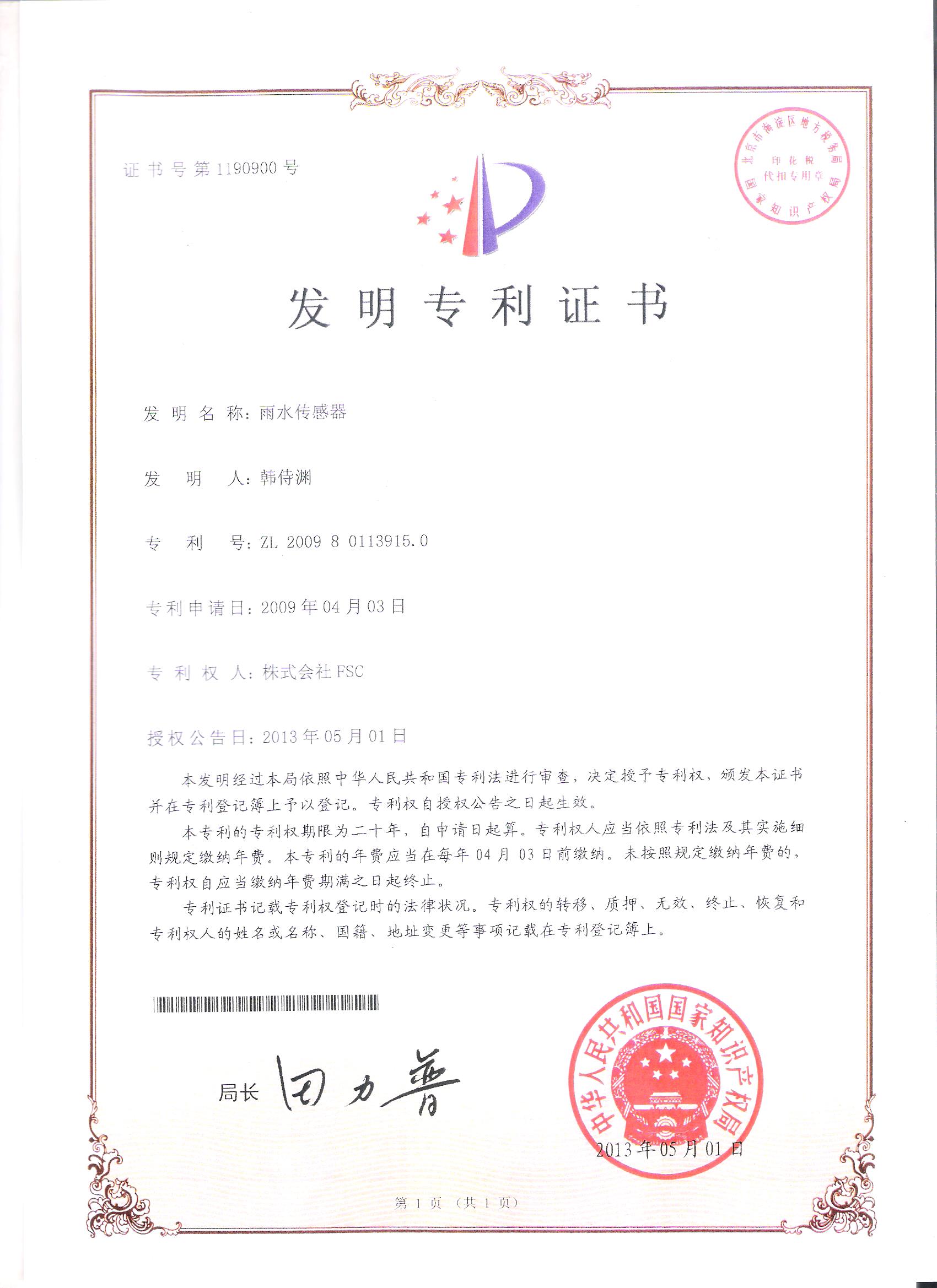

제1190900호2013.05.01
RAIN SENSOR (중국특허)
제5600313호2014.08.22
RAIN SENSOR (일본특허기존 기술 및 제품
자동차 사양의 고급화로 차량용 특수센서의 수요가 급성장 추세
국내시장의 경우 2006년 이전에는 2,000CC이상 차종에만 레인센서가 적용되었으나 2006년 이후부터 1,500CC 준중형급 차종까지 확대 적용 중이며,
가격이 하향 평준화 될 경우 적용차종 및 시장규모가 확대될 전망
레인센서는 기상 영향, 태양광 등 외부광의 영향을 받기 때문에 적외선 기술을 사용하는 추세

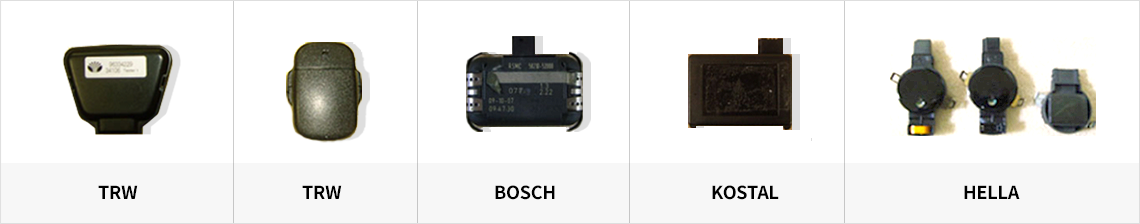

TRW, BOSCH 등의 특허문제로 기존 5개 업체 외에는 시장진입이 어려움 (기타회사의 경우 IMAGE PROCESSING TYPE 등 감지방식이 다름)
최근 GLOBAL업체 간에 가격 경쟁이 심화되고 있어 BOSCH/KOSTAL이 한국 시장에서 철수하고 HELLA가 진입하였음.
